MESIN CUCI LG ISI DAN BUANG AIR BERSAMAAN

Sebenarnya sudah agak lama kami ingin mengulas mesin cuci LG pintu atas (top loading) dengan kerusakan pada saat setelah tombol "start" ditekan ternyata mengisi air dan membuang air bersamaan, dimana motor drain bekerja setengah membuka. Kami ingin mempelajarinya lebih lanjut tetapi belum ada modul yang sama yang masuk ke bengkel kami, masih kepikiran dan rasa penasaran tentang modul tipe ini. Terpaksa kami bahas apa adanya sesuai pengalaman kami. Bila kita perhatikan modul-modul mesin cuci LG ternyata modulnya tergolong bagus dibandingkan dengan modul produksi rekan se-negaranya yang jalurnya terlalu kecil, mudah terbakar dan karatan, bahkan sampai kabel-kabelnya juga meskipun masih utuh tetapi bila kita menyambungnya harus kita kerok dulu.

(Spesial untuk Bapak Mustofa di Kalimantan, kami mohon maaf karena modulnya setelah kami kirim balik mengalami kasus seperti di atas padahal pengecekan kami hasilnya semua normal).

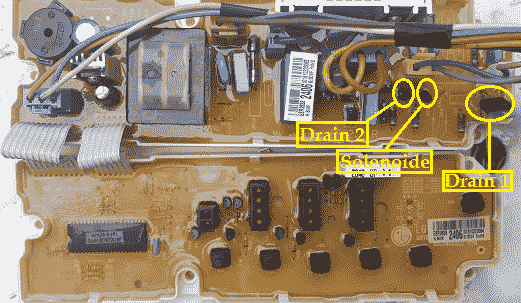

Modul LG Top Loading

Sistem drain yang digunakan di modul ini ada dua yaitu tarikan setengah dan tarikan penuh jadi motor drain mempunyai tiga kabel, berbeda dengan motor drain pada Toshiba meskipun tiga kabel namun yang satu kabel adalah sensor yang mendeteksi bahwa motor drain kerja normal atau tidak. Pada mesin cuci LG ini masalahnya adalah pada saat ditekan tombol 'start" motor drain bekerja setengah tarikan yang mengakibatkan katup pembuangan air akan terbuka dan air yang ada di dalam akan terbuang keluar. Pada saat proses spin hal ini tidak menjadi masalah namun pada saat proses pencucian akan menjadi masalah yaitu pada saat solenoid terbuka dan air masuk maka air akan langsung terbuang keluar

Sampai ulasan ini kami tulis, kami belum menemukan inti masalahnya karena keterbatasan waktu kami untuk mengecek keseluruhan modul. Jalur driver motor drain antara tarikan setengah dengan tarikan penuh adalah berbeda. Tarikan setengah kontrolnya melalui transistor smd dan tarikan penuh melalui ic array tipe kode KIDxxxx atau ULNxxxx. Setelah start ic micom mengeluarkan sinyal berupa tegangan menuju basis transistor sehingga kaki kolektor dan kaki emitor yang terhubung ke ground akan terhubung. Kaki kolektor transistor terhubung ke kaki sinyal SCR, kalau SCR kecil (misal BT131) pada kaki tengah dan kalau SCR besar (misal BT138) pada kaki kanan. Inilah yang belum ditemukan masalahnya mengapa micom mengeluarkan sinyal, apakah programnya yang rusak atau micom yang rusak atau ada bagian lain yang bermasalah.

Motor Drain LG Top Loading

Yang kami lakukan adalah mencari solusi tercepat karena yang punya mesin cuci minta diselesaikan secepatnya. Maklumlah "jaman now" semua harus serba cepat atau instan, padahal di service center (SC) belum tentu bisa kerja secepat kita kalau pas bertemu yang kerusakan mudah kalau pas apes ketemu yang sulit jadi molor waktunya😂😂😂😂. Kendala kita di sparepart tetapi selama bisa di modifikasi dan hasilnya aman dan awet mengapa tidak? Kini dan akan datang kita harus belajar lebih banyak lagi dengan munculnya tipe baru dan tipe inverter.

Sebenarnya ada dua cara untuk memodifikasinya, yang pertama kita potong kabel drain tarikan pertama atau tarikan setengah kemudian potongan kabel yang di motor tadi kita jadikan satu dengan kabel tarikan kedua atau tarikan penuh tetapi entah hasilnya karena kami belum mengujinya. Yang kedua kita modifikasi di jalur input sinyal scr-nya, bisa dilihat pada gambar di bawah ini:

Modifikasi jalur motor drain

Pada gambar di atas, kita harus memotong jalur input scr motor drain tarikan setengah yaitu sebelum resistor kemudian kita jumper dengan jalur sinyal input scr motor drain tarikan penuh sebelum resistor dengan menggunakan kabel yang lentur. Hasilnya memuaskan, sudah kami uji coba, mengenai keawetan tidak bisa ditentukan. Pekerjaan berikutnya merapikan plastik penutup modul bagian bawah, karena modul ini ada dua buah yang saling rapat, kita tidak bisa menggunakan lem bakar, jalan satu-satunya dengan pemanasan memakai solder pada dua sisi tepi plastiknya, kita usahakan hasilnya serapat dan serata mungkin.

Demikian bahasan kami, apabila ada yang kurang jelas atau hal yang salah kami minta maaf. Semoga bermanfaat bagi sobat-sobat yang mengalami kasus yang sama.
